¡Hola a todos! Les saluda Yamazato de Hanshin Neji. Hoy me gustaría hablar sobre un tema muy importante: "¿Cuál es la longitud de acoplamiento adecuada para una rosca?". Esta es una pregunta real que me hicieron durante un seminario sobre tornillos y fijaciones industriales que impartimos en las instalaciones de un cliente.

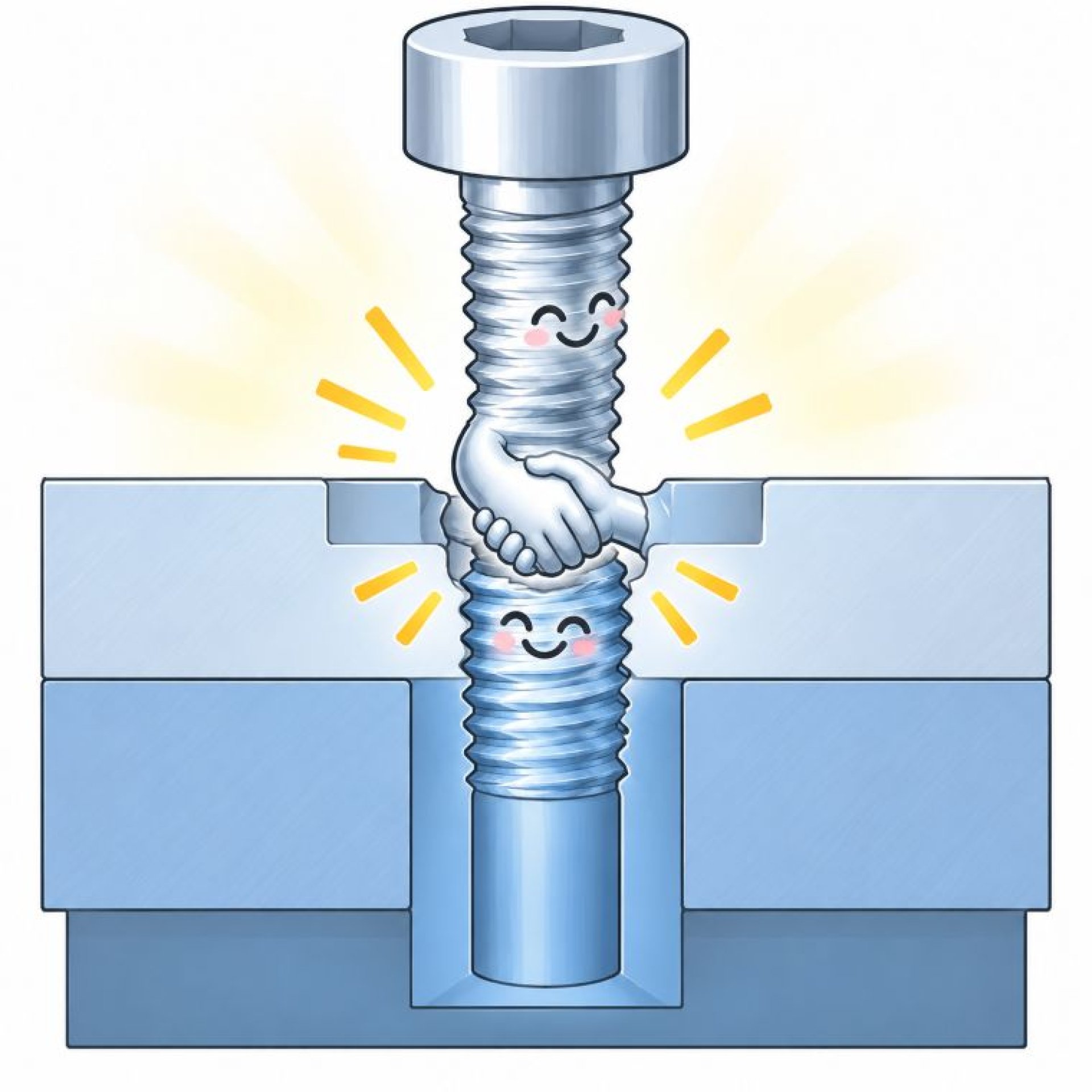

Por ejemplo, cuando se realiza el mantenimiento de moldes o troqueles y se requiere reparar o maquinar una nueva rosca interna (rosca hembra), ¿qué tan profundo se debe machuelear? Algo que escucho muy a menudo en México es la creencia de que "entre más largo, mejor". Por eso, a veces barrenan a una profundidad exagerada y hacen la rosca hasta el fondo. Aunque podría parecer que así queda más firme y seguro, si pensamos en la eficiencia del trabajo y la productividad, en realidad es un esfuerzo innecesario. Entonces, ¿cuál es el acoplamiento ideal?

Espero que esta información les sea de gran utilidad en sus procesos de manufactura. ¡Bienvenidos!

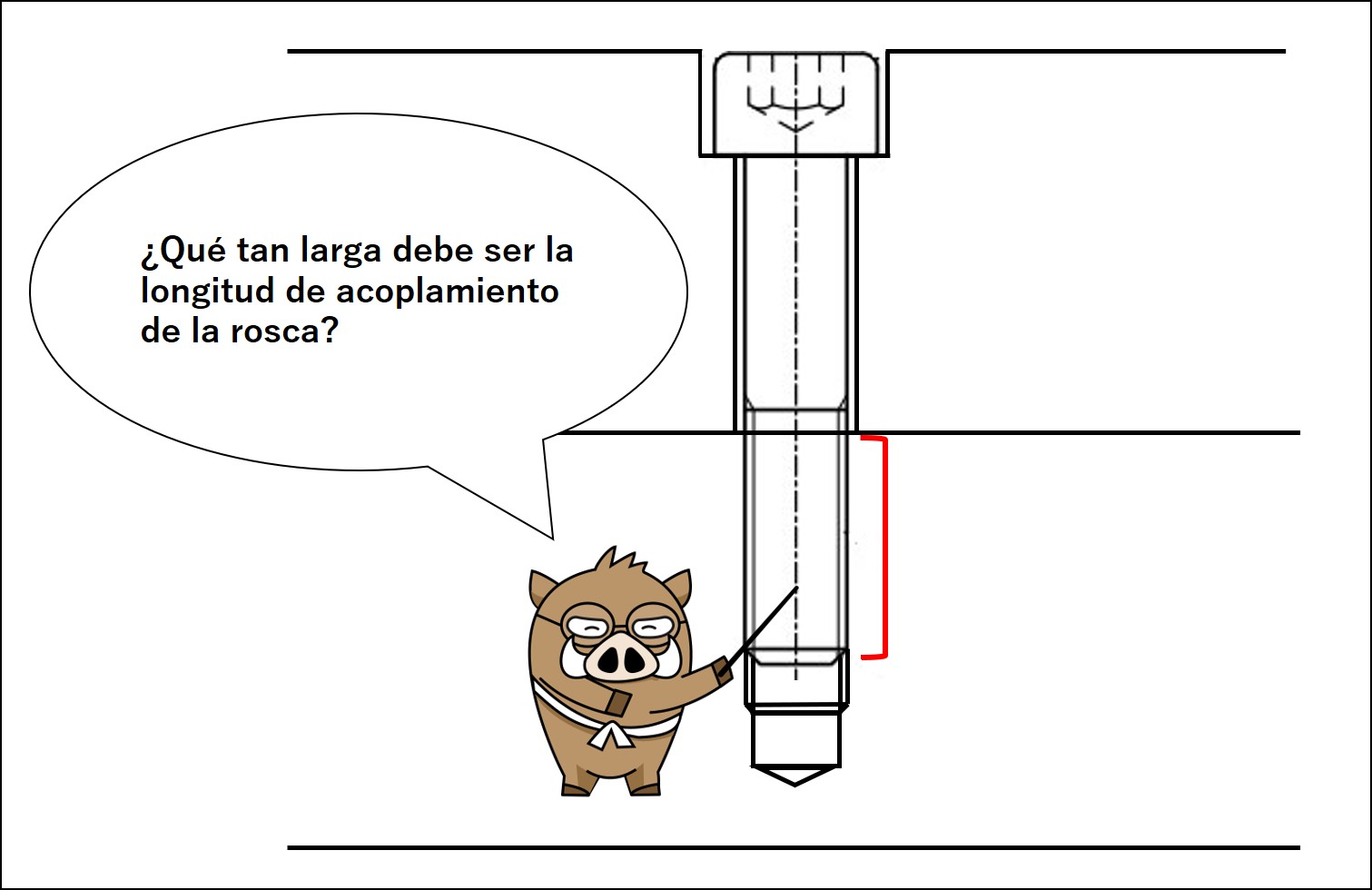

1. La regla general (Guía básica)

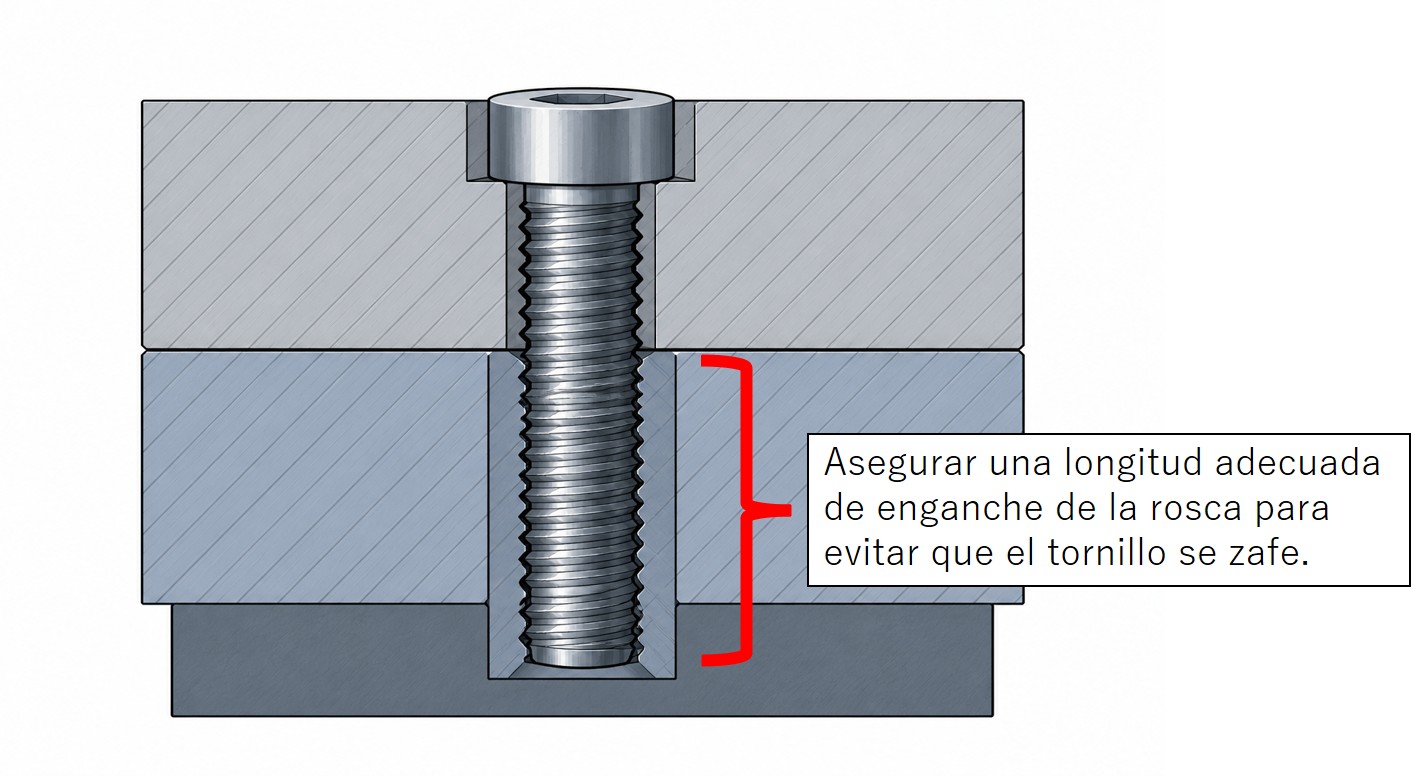

La longitud óptima de acoplamiento de la rosca varía según el material (resistencia) del tornillo y de la rosca interna, así como de su combinación. Por ejemplo, si el material de la rosca hembra es blando (como el aluminio), se necesitará una mayor longitud. Si es un acero duro, no hace falta que sea tan larga.

A continuación, les comparto una guía de referencia muy sencilla:

Material del tornillo × Material base (Rosca hembra)	Longitud de acoplamiento requerida
Acero (Tornillo) × Acero (Material base)	0.8 a 1.0 veces el diámetro del tornillo
Acero (Tornillo) × Hierro fundido / Latón	1.5 veces el diámetro del tornillo
Acero (Tornillo) × Materiales blandos (Aluminio, etc.)	2.0 veces el diámetro del tornillo

Ejemplos prácticos:
Tornillo de acero + Rosca interna de acero (con un tornillo M10): 10 mm × 1.0 = 10 mm
Tornillo de acero + Rosca interna de hierro fundido (con un tornillo M16): 16 mm × 1.5 = 24 mm

2. ¿Cuál es el fundamento científico detras de esta guía?

Las fórmulas de cálculo que respaldan esta regla provienen del capítulo "Resistencia estática y longitud límite de acoplamiento de roscas" del libro Principios y diseño de uniones roscadas del autor Akira Yamamoto.

¡No se asusten! No los voy a aburrir con ecuaciones complejas hoy. En la ingeniería real, para calcular con precisión la longitud de acoplamiento, se utilizan muchísimas fórmulas matemáticas adicionales. Como me es imposible explicarles la matemática pura de forma sencilla (jajaja), les explicaré el concepto de lo que hacen estos cálculos.

3. El objetivo principal: ¡Evitar el barrido de la rosca bajo tensión!

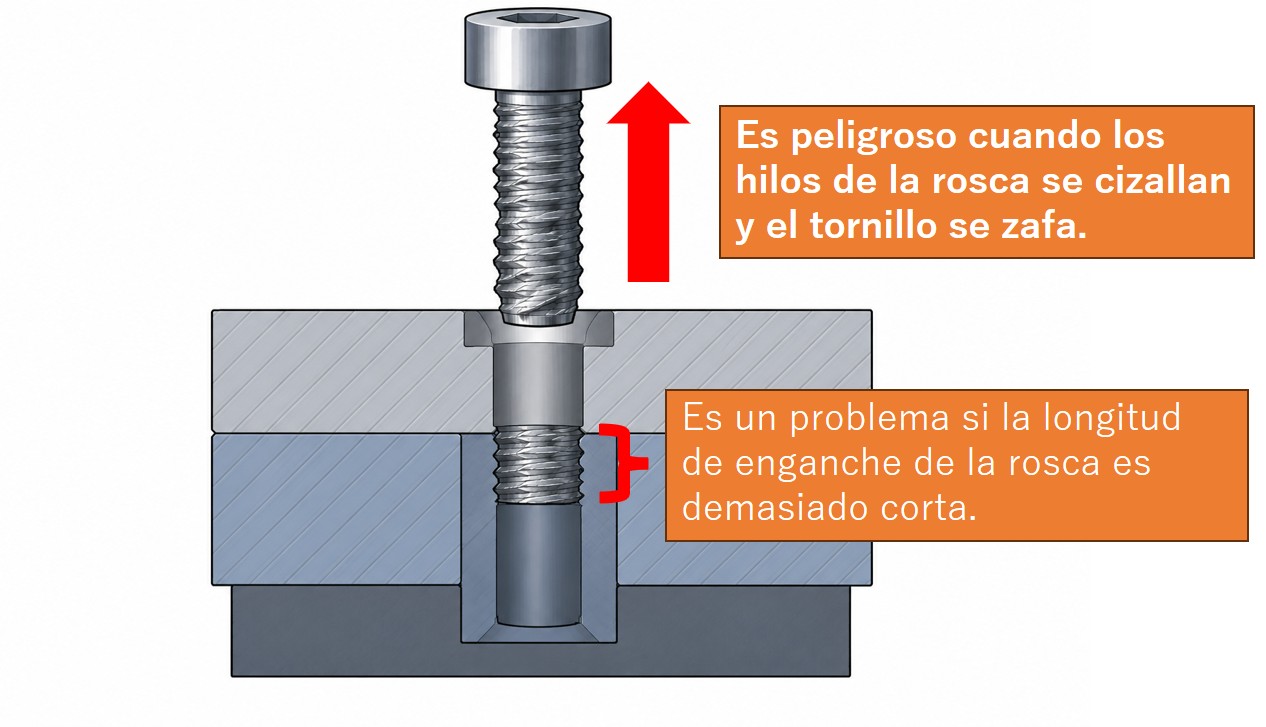

El punto más crítico al diseñar una unión roscada es asegurar que los hilos de la rosca (macho y hembra) no se "barran" (fallo por cortante) antes de que el cuerpo del tornillo se rompa por tracción. El "barrido" ocurre cuando, al aplicar tensión, los filetes de la rosca fallan por cizallamiento y el tornillo se sale por completo. Esto es extremadamente peligroso en el diseño industrial porque genera una falla imprevista y no calculada.
Lo ideal y seguro es que la zona acoplada resista firmemente, de modo que si se supera la fuerza límite, el tornillo se rompa por el cuerpo antes de que la rosca se barra.

Para calcular esto, se siguen estos pasos:

(Paso 1) Fuerza de rotura del tornillo: Se obtiene multiplicando la resistencia a la tracción del tornillo por su área de sección transversal. La rosca debe ser capaz de soportar esta fuerza.
(Paso 2) Fuerza de aplastamiento o barrido: Se calcula la resistencia tanto para el tornillo (macho) como para la rosca interna (hembra).
(Paso 3) Capacidad de carga por cada 1 mm de profundidad de rosca.
(Paso 4) Longitud mínima requerida: Se divide la fuerza de rotura del tornillo (Paso 1) entre la capacidad por milímetro (Paso 3).
(Paso 5) Factor de seguridad: Se añade un margen extra de longitud para mayor seguridad.

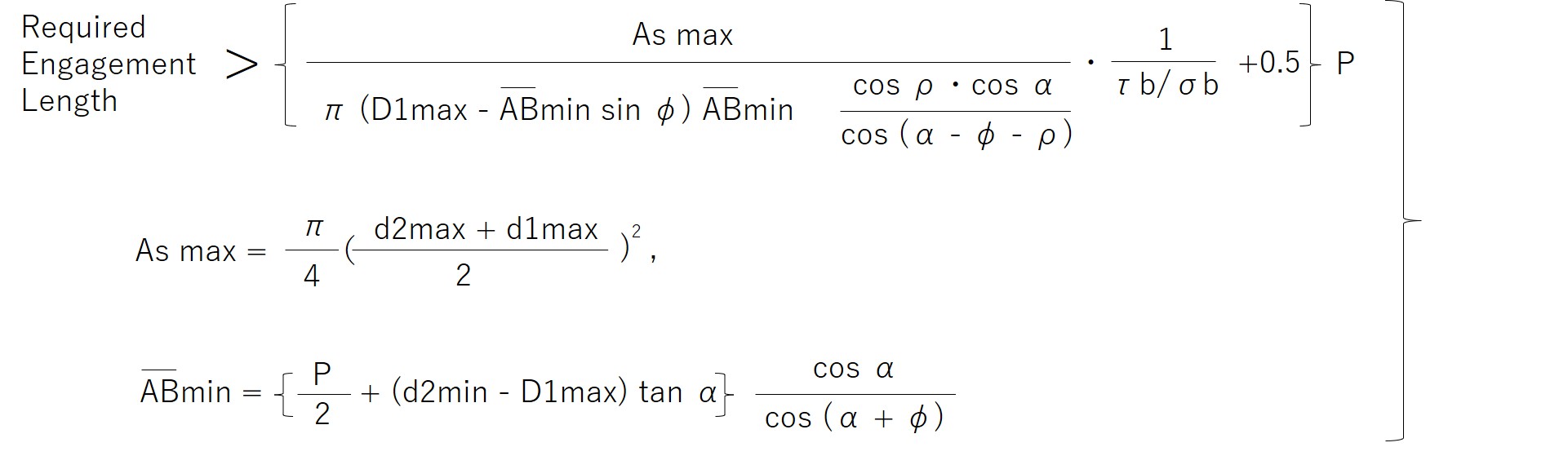

Las fórmulas del libro consideran variables minuciosas como las tolerancias de fabricación, el ángulo de fricción de los flancos de la rosca e incluso restan la zona del chaflán que no acopla. ¡No es una estimación al azar!
También incluye tablas de consulta rápida. Por ejemplo, al combinar un tornillo de alta resistencia grado 10.9 (100 kg/mm²) con una base de hierro fundido (20 kg/mm²), dividimos 100 entre 20, lo que nos da 5. Al revisar la tabla con este factor, sabemos que para un tornillo M10, la longitud ideal se obtiene multiplicando el diámetro nominal por 1.1

4. Conclusión

En el día a día de la producción, pueden guiarse perfectamente por las reglas generales mencionadas al principio. Sin embargo, es valioso saber que el trasfondo real es calcular el área de contacto exacta (longitud de acoplamiento) para que la unión resista de forma segura hasta el límite.
Por lo tanto, si el tornillo es abrumadoramente más fuerte que el material base, la longitud de acoplamiento tendrá que ser mayor. Si las resistencias son similares, puede ser más corta. ¡El mundo de los tornillos siempre es fascinante y profundo!
Si tienen dudas sobre las longitudes de acoplamiento o cualquier otro requerimiento de fijación industrial, no duden en contactar a Hanshin Neji. ¡Será un gran honor poder ayudarles!
